品牌：其他

型号：GCKABEL

线芯材质：cu

芯数：4

护套材质：PUR

电线最大外径：27

护套厚度：2

标称截面：20

产品认证：VDE

物料编号：GC-5

长度：100

加工定制：是

温度范围：-40-90度

最小弯曲半径：10

线径密度：100

牵引段裂张力：1300N

颜色：橙

每卷长度：200

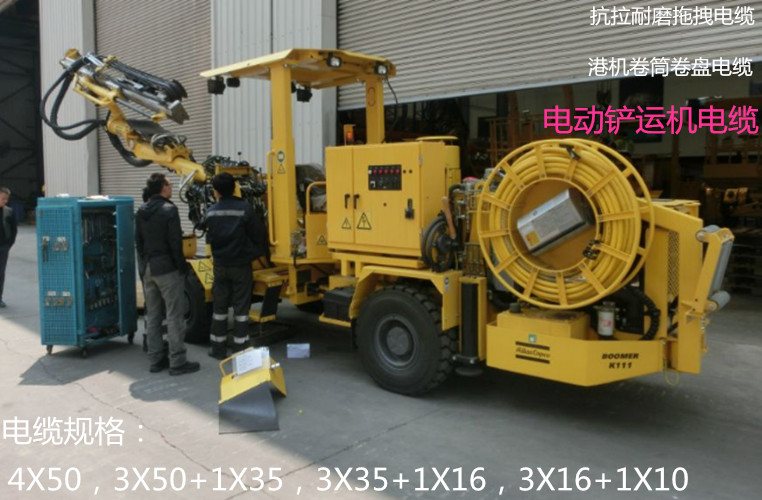

   格采3x16+1x10抗拉耐磨卷筒电缆适用于井下1立方，2立方，3立方，4立方，6立方电动铲运机，吊斗铲，掘进机，凿岩台车等矿业机械设备，也适用于行车、起重机、输送带、移动电机卸船机，堆取料机，大型桥吊等工程机械的卷盘（卷筒）装置中。

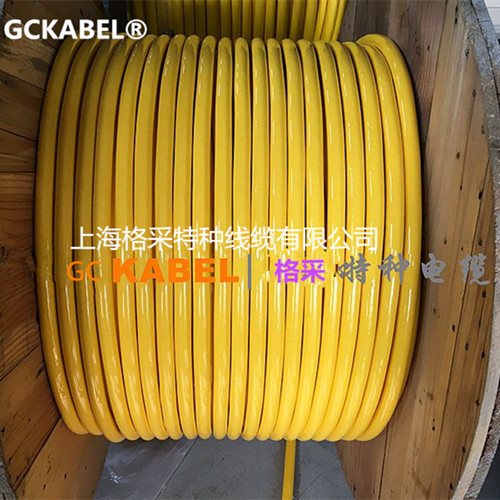

GCKABEL格采铲运机电缆

应用范围：

    适用于户外地下矿业采矿（铜矿、铁矿、煤矿、磷矿、稀土）矿机矿用拖曳卷筒电缆，隧道工程、铁路站台、掘进工程电动机车移动时拖于其尾部供应电源及信号的电缆，井下作业时拖曳在铲运机（1立方，2立方，3立方，4立方，6立方电动铲运机）、扒渣机、掘进机、（撬毛、锚杆、凿岩）台车等重型机械设备尾部拖缆，也简称“尾缆”。

    也可适用于：堆取料移动电机、轮挖掘机、电铲和吊斗铲、输送带升降系统或者电梯、行车起重机　卸船机、翻台机、采煤机、大型桥吊等工程机械的卷盘（卷筒）装置等恶劣工作应力场合、干燥、潮湿的室内和户外使用设计！

    电动转筒电缆工作原理：电动铲运机电缆主要是用于电动铲运机的动力控制随行连接电缆。转筒电缆在带有电动转筒的机械设备或者铲运机前进后退随之自动收放排缆，使用时需要频繁移动、拖曳、弯曲、耐磨、扭转，以及***抗拉性和***的机械应力和加速度；尤其对抗拉，耐磨要求高。

格采铲运机电缆特性：

（1） 抗拉性与耐扭转性：铲运机工作前行/平移／回收／拖拽，电缆将受到很大的拉力、扭转、弯曲。格采采用高抗拉设计，使内部结构，抗张力安装和使用能满足1300N；改善芯线绝缘材质，电缆在拖拽中不会出现芯线断裂 ，特种抗扭层的设计，能有效防止电缆起旋耐扭转而变形，耐弯曲寿命达到800万次。

（2） 耐磨性：电缆在各种矿业等户外地下环境种工作，需要在转筒中频繁移动供电，直接接触铁矿石、粉尘、地面等恶劣工况，耐磨要求高。

GCKABEL铲运机电缆抗拉、耐磨，高度机械应力，耐拖拽，耐扭曲，坚固外护套能够经受住矿石长时间的摩擦而不损坏，寿命长。

（3） 耐候性：格采特种转筒电缆环境适应性广，性能优异，抗老化，防浅水，防裂、防断，耐油，耐弯曲，耐酸碱腐蚀，耐低温（-40℃-+90℃）

电动铲运机从引进到成为矿井主要运载工具已经有几十年的历史了，由于它具有效率高，安全可靠，零污染，噪音小，操作及维修简单而倍受井下矿山欢迎。电动铲运机电气控制改造，使电动铲运机的安全性和可靠性得到了提高，在生产效率提高的同时也降低了维修费用

格采GCKABEL铲运机电缆优势性能和使用寿命，解决了普通卷绕电缆拖曳环境下开裂、易断、易老化等一系列性能问题，使用寿命强于一般工艺材质的【普通】卷筒电缆。

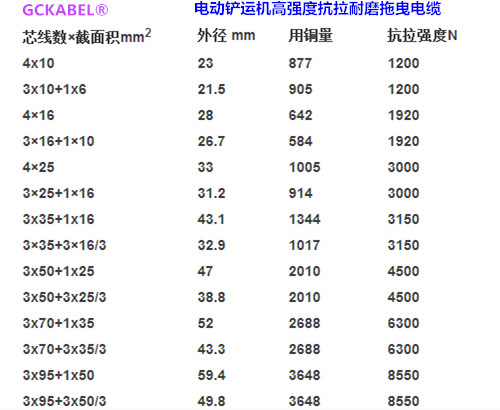

3X16+1X10,3X35+1X16,3X50+1X25,4X50,3X95+1X50,3X120+1X95

3X25+1x10  3X50+3X10 阿特拉斯EST-3.5等
