品牌：长盛

型号：bzjx82587

类型：铸铁平板

精度：1-3级

加工定制：否

材质：ht200

工作面硬度：hb170-240

规格：1000*1000

三维柔性焊接平台的介绍：

三维柔性焊接平台的三维代表三个方向一般夹具都是纵向和横向没有垂直方向。平台大面有二个方向，四周边可用作垂直方向的安装，从而达到立体组合。

三维柔性焊接平台的孔系：这套夹具的主要特点就是从平台到附件都是标准孔没有传统的螺纹或t型槽，配合快速锁销就能使装配变得更加快捷方便，定位更确。

三维焊接平台柔性是因为有上述功能整套装备可根据产品的变化而变化，一套夹具就可完成几个产品或几十个产品的需求，从而大大的加快了产品的研发、试制的进程，节省大量的人力、物力和财力(环保和低碳产品)。

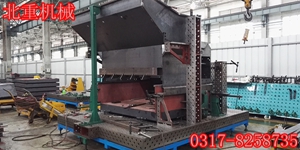

三维焊接平台的焊接：是专为焊接制品的制造而设计的通用夹具；三维柔性焊接平台用于焊接十分方便、灵活、准确，与传统的焊接方式***许多。

三维柔性焊接平台的的特性：

1、经济性：每次产品变化而投入的专用工装的费用\时间几乎可以不再花钱。装置操作简便,使用安全。用户可根据需要快速拼接出不同要求的工装，就像儿童玩拼装式玩具一样。

2、柔性化：承载能力高，钢性稳定，它的五个面均加工有规则的孔，并刻有网线。焊接平台可方便地延伸和扩展,组合。经扩展的标准台面可模块化的定位和夹紧直接连接在一起

。在安装、调整和定位工件过程将柔性三维组合焊接工装系统的通用功能展示的***，尤其在了大型工件方面的应用上。

3、拼装方式多样，用户只要充分发挥想象力，几乎可达到任何专用夹具同样的定位和夹紧功能。拼装快速，装拆方便；工作台面可以根据工件形状、大小进行拼装组合。台面上的

刻度和模块尺寸的设计，使操作工人不用量具就可以根据工件尺寸迅速搭出所需要的工装。 三维钢件平台尺寸： (材料q345 也可以称16mn) 长x宽(mm)： 1000x1000 /1200x1200/500x1500/2000x1000/2400x1200/3000x1500/4000x2000 三维铸件平台尺寸： (铸铁ht300) 2000x1000/2400x1200/3000x1500 所有三维平台侧面高度为200mm

二维平台尺寸： 1000x1000 2000×1000 2400×1200 1200×1200 1500×1500 3000×1500 孔尺寸： φ28系列平台：孔公差是d10级，与平台相配的锁销是h7级。 相邻两孔的孔心距是100±0.05mm φ16系列平台：孔公差是d10级，与平台相配的锁销是h7级。 相邻两孔的孔心距是 50±0.05mm， 工作台立柱分三种形式：高度(分三种)承重力均为2t、固定(框架型)承重力为5t、活动(升降型承重力为3t)、(带刹万向轮型承重力为1t)。
