GGD型配电柜 一、总则 本指导书适用于GGD 型配电柜，作为生产装配过程中的工艺指导。 二、引用标准 《主回路(一次回路)配线工艺守则》 Q/ON-OFF-GY-01 《辅助回路(二次回路)配线工艺守则》 Q/ON-OFF-GY-02 《低压电器安装工艺守则》 Q/ON-OFF-GY-03 《接地保护电路安装工艺守则》 Q/ON-OFF-GY-04 《线端热缩管加工工艺》 Q/ON-OFF-GY-06 三、工艺要求 说明:GGD 型配电柜为外购柜体。 说明: 1.在实施生产作业之前，生产人员要详细的阅读该产品的电装技术说明和电气原理图。

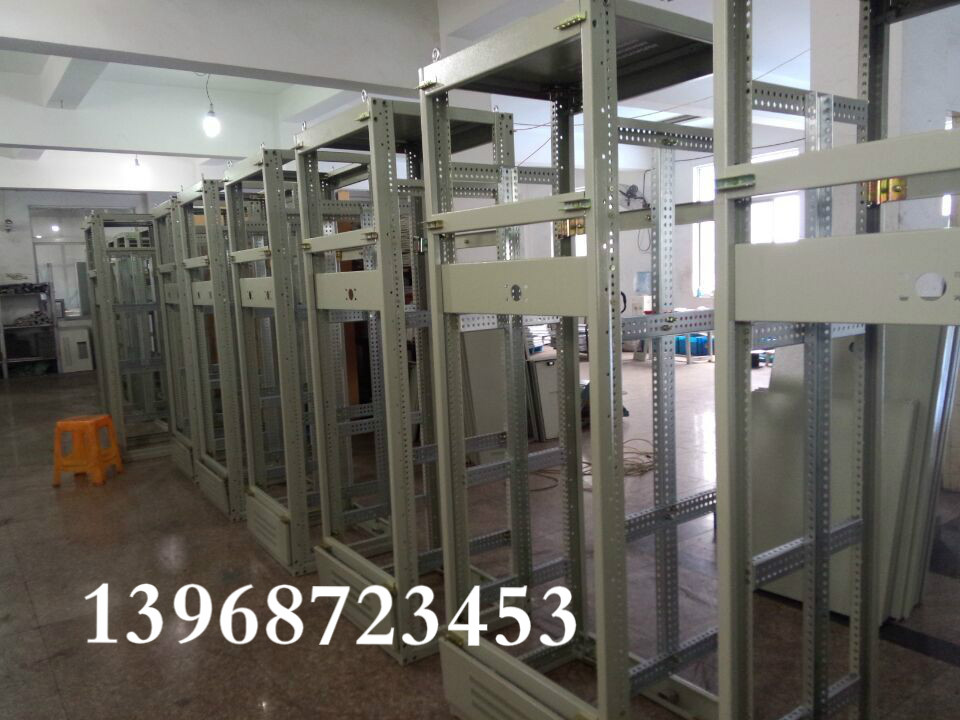

2.领用柜体时，要检查以下项目: ---柜体表面无划痕。 ---门铰链合适，有无蹭漆现象。 ---接地柱，走线支架，母线夹等结构附件数量是否齐全。 如有问题及时通知库管员，由库管员通知结构检验员。 领用元器件时，要注意以下事项:---严格核对《材料表》与实发数量。 ---认真检查元器件的规格型号是否与《材料表》相符。 元件安装GGD 型配电柜结构架用 8MF 冷弯型钢板局部焊接组装而成，零部件按模块原理设计，并有具有 相离孔距20mm的模数安装孔。 1.1 分工 一次配线工负责安装主回路元件、配电柜内辅助回路元件，二次配线工负责安装仪表门上的辅 助回路元件。 元件安装的注意事项: 在元件安装时，依据元件布置图进行布件，如果有异议，比如依据元件布置图安装元件排列不下，与元件布置图不相符时，飞弧距离、电器间隙及爬电距离达不到要求， 用户的进出线困难等问题，找项目工程师或工艺负责人协商，有项目工程师的签字 认可。 在元件安装的过程中，注意核对元器件的型号(电压、电流)。

1.2 元件安装 1.2.1 元件安装时有元件布置图的依据元件布置图进行安装。 1.2.2 元件安装时，如果没有元件布置图，依据电气原理图布件时，要综合考虑柜体的安装方式，用 户的进出线要求，空开、接触器的飞弧距离，一次配线所需要的空间，确定 N、PE 排的安装位 置等。在方便配线的同时，要保证用户的进出线空间、空开、接触器的飞弧距离，电器间隙及 爬电距离。 进线刀开关及主空开进出线方式---根据技术图纸要求确定进出线电缆方式。 1.2.3 一次回路元件安装 HD13BX 和HS 13BX 型旋转操作式刀开关安装: 根据刀开关操作杆确定安装梁位置(竖梁深度)， 安装梁进行固定，螺钉朝 外穿进行固定。使用 M8*20 螺钉(每根镀锌梁 或板同喷塑框架安装采用 爪垫安装，每根至少一 旋转操作式刀开关安装:1.紧固旋转机构安装板， 左右共六个平极十字 攻花螺钉。空间尽量压缩，保证 用户出线空间。 柜内二次元件安装: 1.根据内部空间决定安装位 3.控制元件较少可以直接安装。空间尽量压缩，保证用 户出线空间。 侧梁元件、端子安装B.柜门灯、钮等元件依据技术板面布置图进行安装，有问题项目工程师协商解决: 元件标识粘贴2.1 柜内元件:若元器件其本身带有标记部位，直接贴于元器件上的标记部位上.无标记位置的粘贴 于元件明显位置或安装板上左侧应粘贴整齐。 元件标识粘贴2.2 柜门元件代号的粘贴:粘贴在柜门内元器件位置左上方，同一排的元件代号保持在一条直线上。 用铅笔画一条同仪表门边平行的直线，按直线粘贴。 柜门标签粘贴柜内二次元件安装: 1.柜内无空间，对于接 线端子，熔断器、HH5 系列中继等元器件、 附件采用斜端子板安 2.安装时需要注意安装位置在柜门铰链侧。 注意自接线侧靠 微断开关、熔断器、接线端子标 识的粘贴。(电 流端子断开电点 冲下) 柜门元 件标签 粘贴位 一次线配制3.1 一次线配制前期工作: 根据图纸及元件容量及进出线，确定铜母线和导线截面、母线走向、联接;依据连接和进、
