特利丹（TELEDYNE）氢气发生器干燥塔切换装置升级替换中的注意问题

TELEDYNE公司的HM系列水电解制氢设备已经进入中国工业市场二十余年，虽然国内的一些同类设备层出不穷，但相比之下，TELEDYNE的HM系列这么多年一直都在使用，并且反应良好。但随着制氢设备的更新换代，HM系列中诸多备品备件已经停产无处采买，但相应的出现了可替代的备品备件，不仅完全满足制氢机的使用要求，并且在操作上更人性化，这就需要使用厂家对制氢机进行相应的升级改造

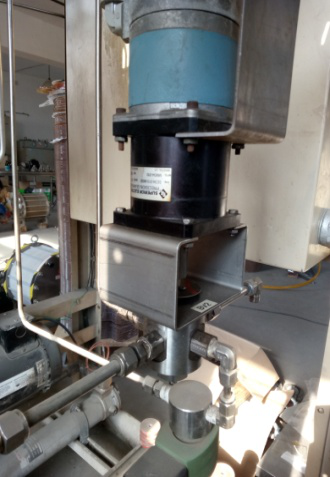

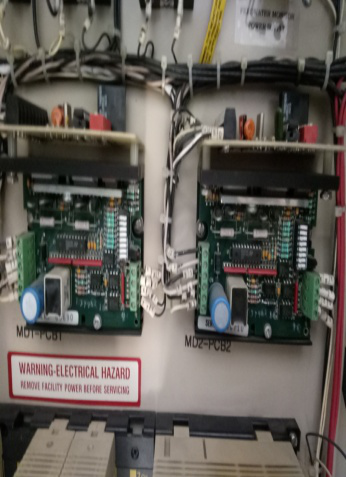

HM系列制氢机干燥塔切换采用的一个110V的马达带动下端四通球阀转动来完成两干燥塔的切换，控制上使用PLC驱动集成线路板来完成指令动作。结构如右图所示。这套结构中，马达很耐用，很少出现烧毁等故障，但是控制线路板相对比较容易出现故障，但是此板已经停产，无处采买。这就需要找寻可替代的备品备件来同样实现两干燥器切换的功能。当下多采用BELIMO生产的SM24A型电子驱动调节器来替换原有马达，取消控制线路板，直接使用PLC输出24V来完成干燥塔的切换，这就需要在PLC程序中进行升级。

   在升级过程中需要注意的问题；

    1、切换用时；原用马达切换是瞬时切换，动作快，升级后SM24A型调节器切换一次的动作用时是150S，比原马达用时要长，但切换平稳，系统压力不会产生过大的波动。升级后程序中SV4电磁阀开启的时间要进行重新设定，否则会在切换过程中开启一次，随有压力保护会瞬间关闭，但是也容易使系统出口压力产生下降，易造成下级设备（压缩机）跳机。

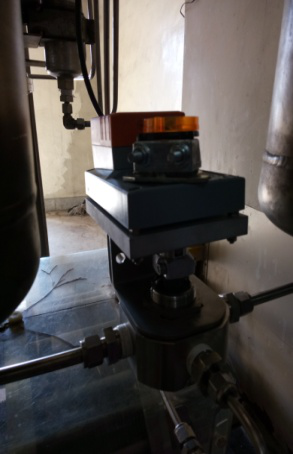

（升级后结构）      2、切换方向性；原用切换装置在外面是看不到具体的切换方向，只能通过触摸屏上的显示画面才能判断哪个干燥塔在线，哪个干燥塔再生。升级后，调节控制器外有指向坐标，可以直接判定在线干燥塔和再生干燥塔，但需要安装时，

初始位置的设定***调节器和四通阀开通方向一致。

    3、系统保护；升级后，原有的保护还是***存在的，就是压力保护。当在线干燥塔与系统压

力差大于17PSI时，是不会切换的，干燥系统会反复冲压，使在线干燥塔的压力值与系统压力值无

限接近，起码小于17psi。

    由于升级前后切换阀的动作时间有所改变，在两个干燥塔的切换中还是存在一些差异。原马达

切换是瞬间完成的，若两个干燥塔压力不均衡，在切换完毕后，在线干燥塔和系统的压力差保护功

能可以使设备停机，这样维护人员可以通过此报警来判断干燥系统中可能存在孔板或单向阀等备件

出现问题，而使两个干燥塔的压力不均衡。升级后，由于切换时间延长，即使两个干燥塔压力不均

衡，也会逐渐达到均衡，并且切换过程的150S内，系统始终向干燥系统冲压，使压力慢慢升起来，

在这个切换过程中，压力差保护是不起作用的，这样若孔板等存在堵塞等问题是不被发现。

如何消除这个缺陷呢？其实也很简单，就是将原有两个干

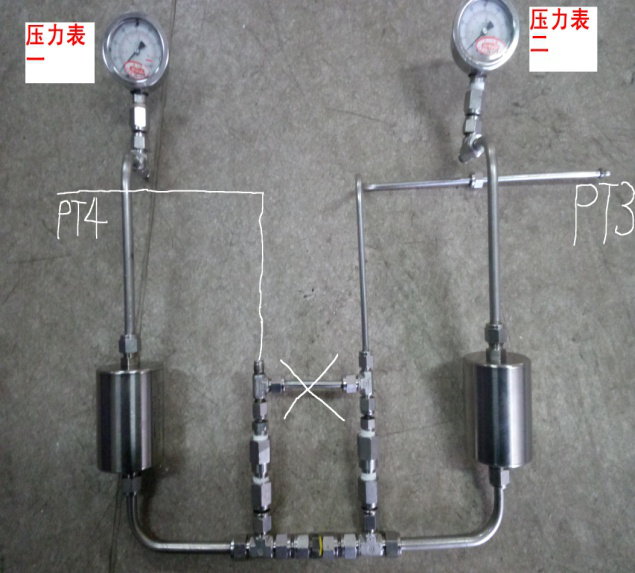

燥塔的压力采集分开，增加一个压力变送器PT4就可以实现了。原有的干燥系统中只有一个压力变送器，两个干燥塔的压力表使用一个采集点，所以不能够两个干燥塔进行压力比较。增加PT4后，两个干燥塔分开采集压力值，并进行对比，程序里则增加两个干燥塔压力差的保护值就***解决这个问题。
