类型：木工车床

自动化程度：普通

控制形式：数控

产品类型：二手

是否库存：是

售后服务：三包一年

品牌：豫龙机械

型号：YLJT-150

重量：1600kg

工作精度：±0.03mm

外形尺寸：1000*1200*800mm

加工精度：普通精度

动力类型：电动

主电机功率：4KW

作用对象：板材

作用对象材质：钢筋

适用行业：轻工

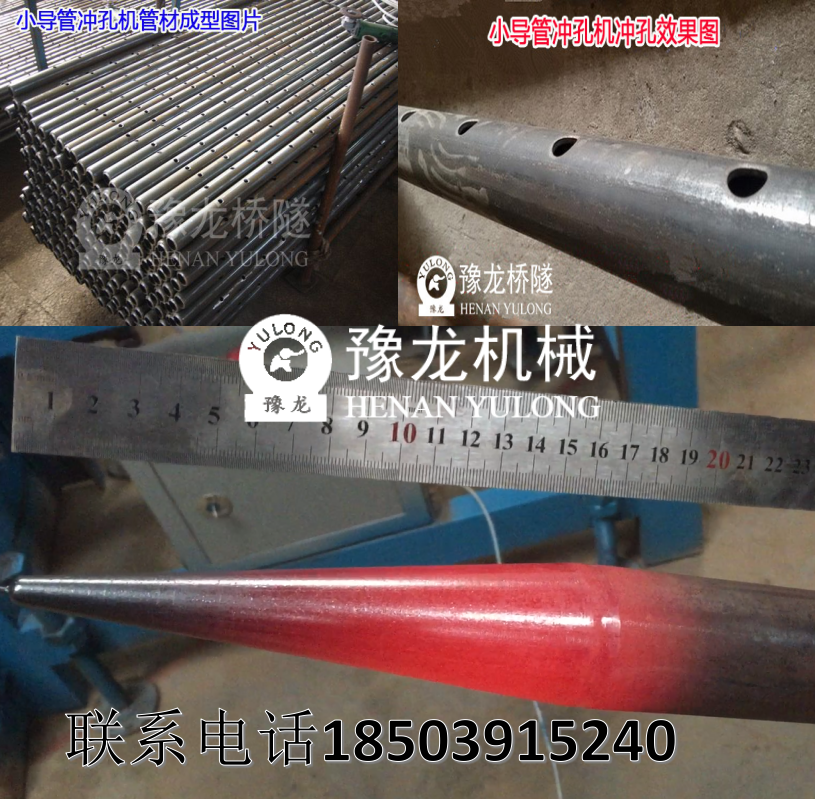

超前小导管尖头加工机主要应用于隧道超前小导管尖头自动化加工，是新乡市中隧机电设备有限公司根据市场需求研发的新机型，属于国内***产品。具有加工速度快、操作简单、成型标准的特点，可大大节省耗材，提高工作效率，目前在国内冲孔机市场占有率高达85%以上。

一、技术参数：

设备型号：YLJT-150
性能指标	性能参数
加工尺寸	50mm
支持厚度	8mm
设备功率	5.5kw
整机重量	1600kg
规格尺寸	1000*1200*800mm

二、设备主机结构：

超前小导管尖头机主要由主机部分、送料系统、控制系统三大部分组成，具体组成部分如下图。

序号	名称	序号	名称	序号	名称	序号	名称
1	皮带轮罩	5	椎管模门盖	9	机身	13	主轴停止
2	皮带轮	6	进料口	10	封盖	14	油泵停止
3	前盖固定螺丝	7	油位表	11	电控箱	15	主轴启动
4	生铁外壳	8	回油管	12	急停开关	16	油泵启动

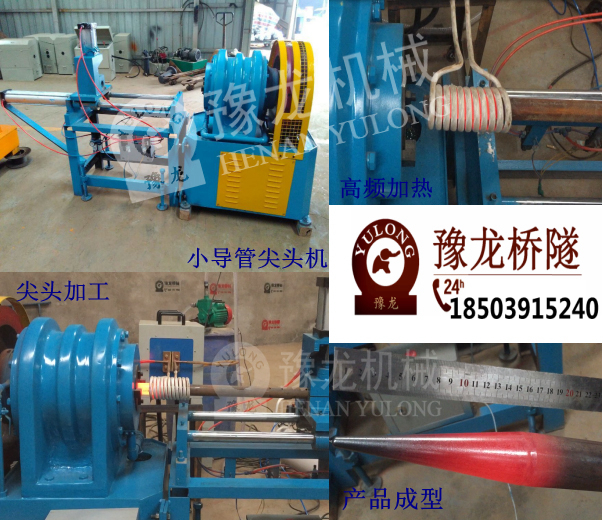

超前小导管尖头机加工现场

三、小导管尖头机特点：

用于加工超前小导管锥形尖头的自动化加工，有噪音小、易操作、产量高、性能稳定等特点。 工件成形时间短，效率高，加工表面光滑，工件无伤痕。设有闭路循环润滑系统，确保机器长时间正常运行，机器模具更换简单没在相应模具配合下可加工不同形状金属管，满足不同需求。

与传统人工加工尖头相比，隧道小导管尖头加工机具有明显优势：

1、 可代替5-8人名工人，提高产量；

2、 不需要乙炔氧气，节省耗材，降低成本；

3、 加工小导管成品标准统一，符合技术标准。

四、设备操作注意事项：

设备每分钟可压缩3-5根工件，比普通车床加工效率提高3-5倍。每台床每班可生产2000-3000件，非常适合大规模生产。小导管搬运须轻拿轻放，切不可随意敲击小导管。在搬运过程中，要防止其发生变形，如若发生变形须重新进行加工。小导管端头尖锐锋利，在搬运过程中应注意人身安全。

五、设备性能优势：

1、该机由电动机通过三角带，直接传达给飞轮，主轴作旋转运动，使主轴中撞块及模具产生离心力，同时在滚针的撞击下，来完成锥管动作；

2、在结构设计上比一般的锥管机更***,在工作时更稳定、更快捷、效率更高；

3、夹模采用进口型, 夹持力强、不易磨损,工作时无左右前后偏摆或跳动的现象和疑虑，速度均匀；

4、本机采用皮带传动，尺寸精度高,传动部分灵活可靠；

5、快捷、方便、***、节省人工及加工次数等；

6、机器配件采用进口配件，以确保机器的使用寿命；

7、比较其他类型的加工工艺方法，锥管效率不断提高，而且设备稳定性及可靠性更高，占地面积更小；

8、整机省电、寿命长、机身光滑亮丽且美观，非技术人员亦可操作自如；

9、全新优化整体设计,体积小、通用性强、机身稳固不变形；

10、油箱采用全新一代二氧化碳焊接，以确保油箱内无残留杂质、不漏油、无焊渣。油箱焊缝无裂纹、无夹渣、不断焊等缺陷；

11，机器设计结构合理、牢固可靠、运行平稳。使您操作更安全！
