品牌：其他

类型：万能加工中心

工作形式：车

控制形式：数控

动力类型：电动

产品类型：全新

是否库存：否

售后服务：是

型号：数控立卧式组合机床

主电机功率：11-22

重量：6000/8000

最大镗孔直径：40/50

工作精度：0.005

工作台尺寸：2000×2500×2800

用途：金属切削

布局形式：其他

适用行业：通用

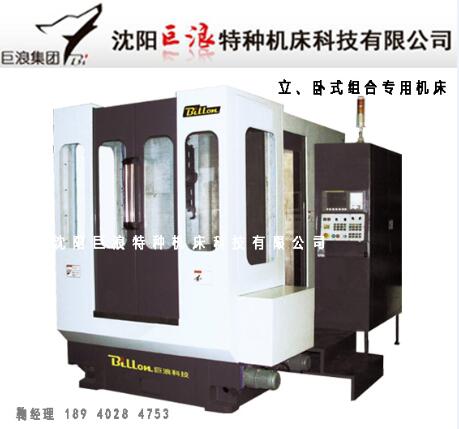

发动机壳体专用机床︱数控立卧式组合机床︱数控组合机床

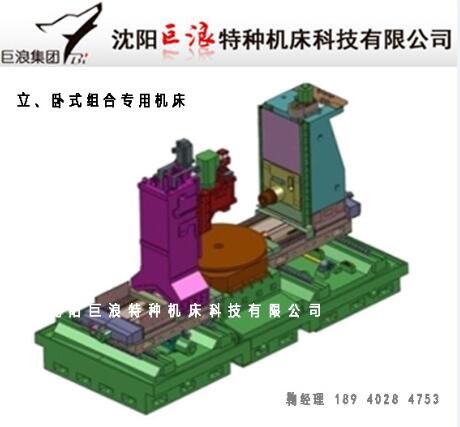

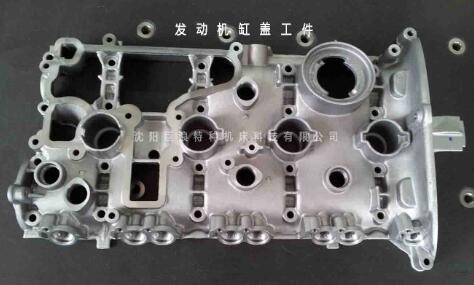

该款机床适合发动机箱体，减速机壳体类零件的铣面，钻孔，镗孔，攻丝，等多面，多工序组合加工的数控专用设备，机床采用立、卧式双主轴结构，两组刀具在一个工作台同时完成两种不同工序，加工效率高，精度好。



X,Y,Z 三轴采用进口丝杠，H级直线导轨，移动速度快，刚性好，适合快速切削工作。全封闭式电柜，辅以气流循环设计，防尘、通风、冷却效果良好。

机床形式： 立卧组合

电机功率：11-22KW

系统：法那克 0i-MD/ 0i-Mate 或西门子 828D （选配）

主轴转速：8000Rpm

工作台尺寸： 400*400mm;500*500mm;630*630mm

精度：0.005mm



参数：



型号		单位	HM400Z2	HM500Z2
行程1#	工作台左右移动X1	mm	600	700
	主轴箱上下移动Y1	mm	600	600
	立柱前后移动  Z1	mm	500	650
行程2#	工作台左右移动X2	mm	600	700
	主轴箱上下移动Y2	mm	600	600
	立柱前后移动  Z2	mm	500	650
工作台	工作台尺寸	mm	400×400	500×500
	工作台分度	°	90°×4	90°×4
	T型槽（槽数×槽宽×间距）	mm	5-14×80	5-18×100
	选配①	°	1°×360	1°×360
	选配②	°	0.001°	0.001°
主轴1#	主轴马达1#	kw	FANUC   11/15   双通道GSK11/15	FANUC   11/15   双通道GSK 11/15
	高转速	rpm	8000	8000
	主轴锥孔		BT40	BT40/BT50
主轴2#	主轴马达2#	kw	FANUC   11/15   双通道GSK 11/15	FANUC   11/15   双通道GSK 11/15
	高转速	rpm	8000	8000
	主轴锥孔		BT40	BT40/BT50
导轨型式	X、Y、Z轴		直线导轨	直线导轨
精度	线性轴定位精度	mm	±0.005/300	±0.005/300
	线性轴重复定位精度	mm	±0.003	±0.003
	回转轴定位精度	〞	±2	±2
	回转轴重复定位精度	〞	±1	±1
机床规格	机器重量	kg	6000	8000
	机床尺寸	mm	2000×2500×2800	2200×2800×2800



沈阳巨浪特种机床科技有限公司
