小导管冲孔机

【小导管冲孔机】产品特点

1 小导管注浆是浅埋暗挖隧道支护的一种措施。在软弱、破碎地层中凿空后极易塌孔，且施作超前锚杆比较困难或者结构断面较大时，应采取超前小导管支护。超前小导管支护***配合钢拱架使用。在条件允许时，也可在地面进行超前注浆加固；在有导洞时，也可在导洞内对隧道周边进行径向注浆加固。

2 小导管注浆支护的一般测如下：钢管直径30 - 50mm 钢管长 3 - 5m ，钢管钻设注浆孔间距为 100 - 150 mm ，钢管沿拱的环向布置间距为 300 - 500 mm ．钢管沿拱的环向外插角为 10°一 15° ，小导管是受力杆件，因此两排小导管在纵向应有***搭接长度，钢管沿隧道纵向的搭接长度一般不小于1m .

导管安装前应将工作面封闭严密、牢固，清理干净，并测放出钻设位置后方可施工．

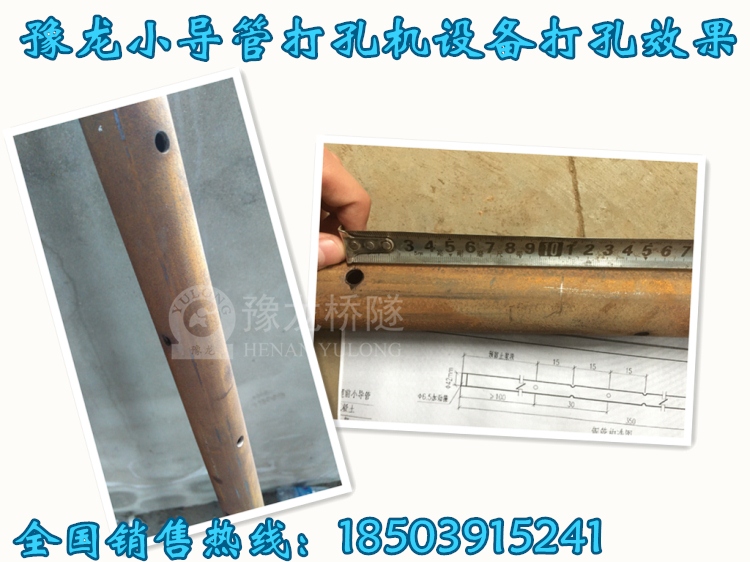

3 采用小导管加固时，为保证工作面稳定和掘进安全，应确保小导管安装位置正确和足够的有效长度，严格控制好小导管的钻设角度。用作小导管的钢管钻有注浆孔，以便向土体进行注浆加固，也有利于提高小导管自身刚度和强度。

4 小导管注浆宜采用水泥浆或水泥砂浆。浆液***充满例借及周围空隙，注浆量和注浆压力应由试验确定。

●控制选择：机械自动感应

●自带水循环系统，耗水量极小

●设备配置基础占地面积小，安装简便，可多次转场使用。

●自带单向式转轴清洗模式，自动带动车轮旋转，无需车辆二次清洗工作

●可承载120T各类工程车辆，轴间、尺宽根据各类车辆相匹配。

●集自动转轴、自动感应式清洗、自动刮泥系统与一体的全自动化清洗模式。

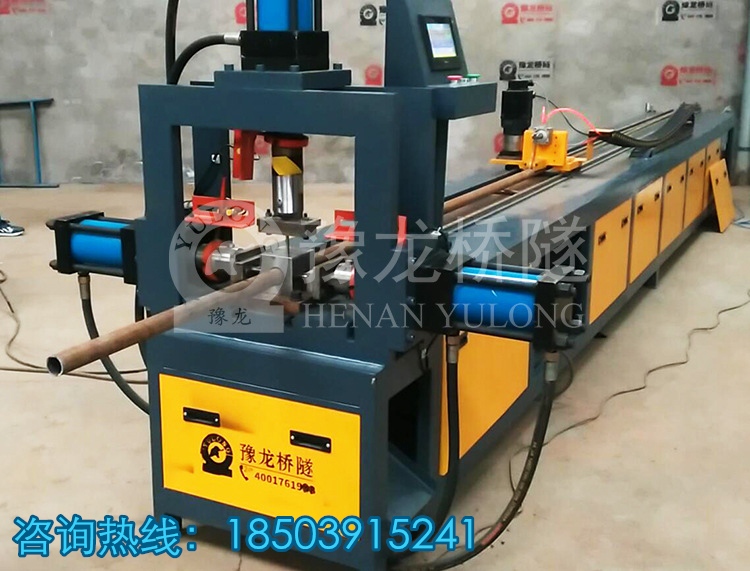

  小导管冲孔机送料动力：采用大扭矩力交流同步伺服电机，具有反应快，定位精度高，低噪音，制动热损小，寿命长的特点。

  运动控制：采用***的plc控制器，触摸屏操作，简单方便

  寿命保证：本设备标准件均为名优配件，基础件加工采用数控加工中心制作，装配精度高，限度延长设备使用寿命。

材料要求：

1、导管：小导管选用φ42mm的钢管，长度为4.5m；导管壁厚不小于设计规定值。进场检验合格后投入使用。

2、水泥：应优先采用普通硅酸盐水泥，强度等级不小于32.5MPa。使用前应做强度复查试验。

3、外加剂：使用的三乙醇胺、水玻璃、缓凝剂（磷酸氢二钠）等外加剂***采用质量合格的产品。应注意保管，不使其变质。使用前应做效果试验，要求浆液初凝时间控制在1～2min。

4、砂：细骨料应采用坚硬、耐久的中细砂。

5、水：水质应符合工程用水的有关标准，水中不应含有影响水泥正常凝结与硬化的有害杂质。

小导管冲孔机油压系统

1、工作压力无需进行调整，油压回路采用差动式回路设计，搭配***数频率设计的油泵马达，有效降低噪音声音，进而增加油泵电机效能及寿命。

2、油缸下降作动时，采用快速转慢速之油压差动式回路设计，高速下降、低速加工、高速回升之特性，增进冲孔时工件成型之稳定性，除增进作动速度，更能有效降低马力负载以利节省电力。

3、触摸系统配载人机界面，油缸冲程200mm（冲程可自己设定），距离调整采用位置尺设计，间距、慢速位置，下限位置，使其操作准确及简单明了。

4、采用伺服马达作动，收送料速度可设定快速调整、精准度高，可大大增加产

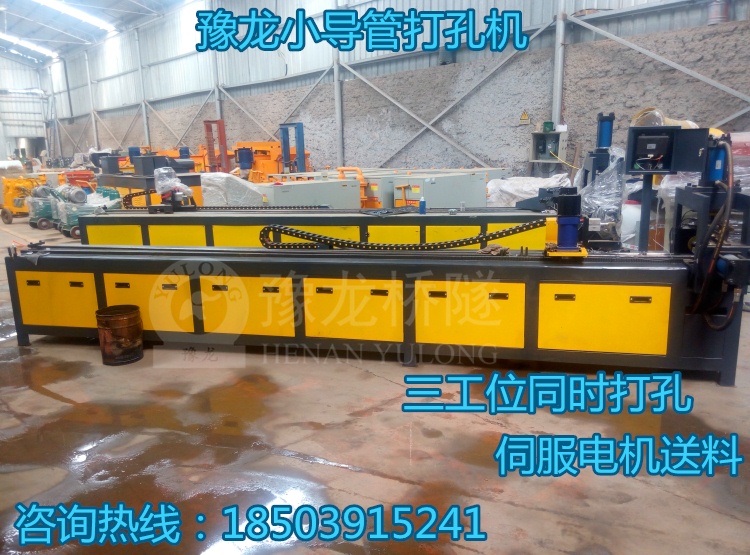

超前小导管打孔机操作简单：

a将油泵和工作头用快速接头接好；

b选择好相应的上下模，先装上模后装下模，装上模时先将定位螺丝拧出***的位置后再装入下模，***要放到位,再将定位螺丝拧紧即可作业；

c放好工件，关紧油泵回油螺丝,板动手柄，直至工作完成后松开回油螺丝，如冲较薄的金属板材时***要将退料垫插入退料脚架和工件的中间,否则工件会卡在上模。

售后服务

1、售前服务：每个客户使用产品前，我公司相关人员都要与客户进行广泛面对面的接触和沟通，让客户了解我们公司的产品；同时根据客户的要求，生产工艺和设备条件，提供***技术指导和操作方案，并进行前期的试验认证并可提供全方位生产现场参观和技术服务。

2、售中服务：与客户确定合作关系，将对客户的操作工及有关人员进行基础理论和实际操作培训。派技术人员进行设备安装、模具调试，直到生产运作正常。针对客户的具体生产状况，同客户共同编制工艺文件、规范操作。

3、售后服务：定期专访，做好服务记录，了解客户的要求及意见，并加以改进。不断提高产品质量的改进对客户的服务。及时解决生产中的故障，确保客户规模生产。
